190mm nízkohlučný EC ventilátor (IP55): výběr, instalace a tepelný design

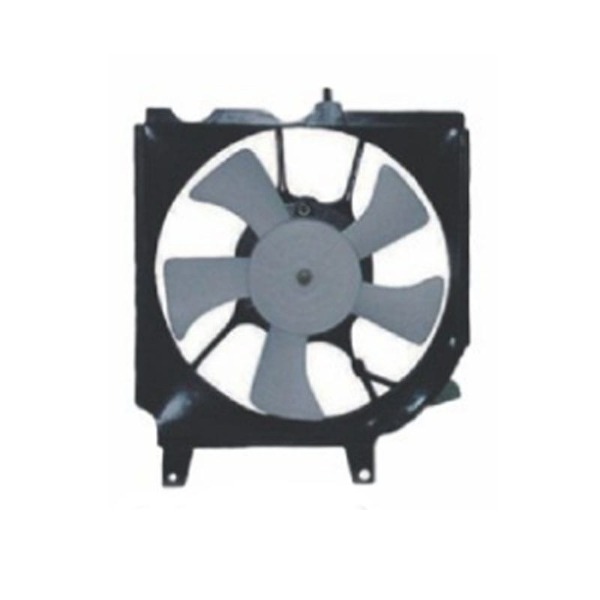

Jaké jsou klíčové vlastnosti, které je třeba hledat u ventilátoru chladiče nádrže?

190mm nízkošumový EC ventilátor s krytím IP55 zaujímá úzký, ale náročný kout chladicího trhu. Rám je dostatečně velký na to, aby mohl proudit smysluplný vzduch skrz kondenzátor, bateriový kryt nebo utěsněnou elektrickou skříň, a přesto dostatečně malý, aby se vešel do 200mm montážního obalu. Elektronicky komutovaná elektronika pohonu poskytuje plynulou regulaci rychlosti s účinností, které se motor se stíněným pólem nebo kondenzátorem nemůže přiblížit, a krytí IP55 umožňuje stejnému hardwaru přežít mycí prostory, prašná pracoviště a vlhké motorové prostory.

K této specifikaci dospějí inženýři jen zřídka náhodou. Obvykle se objeví poté, co ventilátor střídavého proudu nesplnil cílový hluk, poté, co kartáčovaný stejnosměrný ventilátor prošel kartáči, nebo poté, co ventilátor s otevřeným rámem nasál vodu. Pochopení toho, co každý prvek specifikace řídí, kde se prvky navzájem posilují a kde jsou v rozporu, je to, co odděluje ventilátor, který běží tiše deset let, od toho, který v první sezóně vyje, koroduje nebo zadře.

Tato příručka pracuje s konstrukčním řešením 190mm nízkohlučného EC ventilátoru s krytím IP55: topologie motoru, strategie těsnění, interpretace křivky ventilátoru, výběr oběžného kola, montážní postupy, ovládací rozhraní a ověřovací kroky, které dokazují, že specifikace byla ve výrobě skutečně splněna.

Dekódování Specifikace: 190 mm, Nízká hlučnost, EC a IP55

Každá část tohoto popisu opravuje jinou sadu návrhových rozhodnutí a každé z nich je potvrzeno jiným testem. Považovat je za jednu marketingovou značku je nejčastějším zdrojem zklamání ve fázi prototypu.

Co každý prvek vlastně řídí

prvek	Co opravuje	Typický pracovní rozsah	Jak se to potvrzuje
Rám 190 mm	Průměr oběžného kola a montážní obal	190 mm jmenovité oběžné kolo, zhruba 200 až 215 mm přes přírubu	Rozměrový výkres a vzor otvorů
Nízká hlučnost	Akustický výstup v zamýšleném provozním bodě	Asi 45 až 58 dB(A) na jeden metr pro 190mm EC ventilátor při střední rychlosti	Měření akustického tlaku v částečně bezodrazové místnosti
EC motor	Komutační metoda, účinnost a řídicí rozhraní	Vstup 24 V nebo 48 V DC s integrovaným třífázovým pohonem	Bench test účinnosti a regulace rychlosti
IP55	Odolnost proti prachu a nízkotlakému proudu vody	Ochrana proti prachu a tryskání, neponořitelná	Test IEC 60529 s ventilátorem namontovaným jako v provozu

Proč se čtyři živly táhnou proti sobě

Utěsnění ventilátoru zachycuje teplo. Těsněné pouzdro, zalitá ovládací deska a utěsněná dráha hřídele, to vše snižuje povrchovou plochu dostupnou pro konvekci, takže motor a jeho elektronika běží tepleji než v konstrukci s otevřeným rámem. Protože se síla magnetu i odpor vinutí mění s teplotou, utěsněný 190mm EC ventilátor musí být dimenzován s již aplikovaným snížením výkonu, a nikoli objeven na zkušební stolici.

Nižší hlučnost obvykle znamená nižší rychlost a nižší rychlost vždy znamená menší průtok vzduchu při stejném tlaku. Oběžné kolo o průměru 190 mm má pevný hydraulický strop: při daném statickém tlaku může dodávat pouze tolik vzduchu, bez ohledu na to, jaký proud je pohon ochoten dodat.

Těsnění zvyšuje vnitřní teplotu a tichý chod snižuje proudění vzduchu. Rám 190 mm řeší tyto konflikty pouze tehdy, když je provozní bod definován před výběrem ventilátoru.

Když nemůže jeden ventilátor při snížené rychlosti splnit akustický a tepelný cíl, praktickou odpovědí jsou obvykle dva ventilátory běžící na střední rychlost, spíše než jeden ventilátor běžící naprázdno. Dvě jednotky také poskytují redundanci v aplikacích, kde zastavený ventilátor znamená snížený systém.

Proč EC motory běží tišeji než kartáčované nebo AC alternativy

Hluk ve ventilátoru pochází ze dvou skupin zdrojů: aerodynamický hluk generovaný lopatkami a mechanický nebo elektrický hluk generovaný pohonem. Topologie motoru nemá téměř žádný vliv na první a velký vliv na druhou.

Komutace bez kartáčů, skluzu nebo přívodních harmonických

Kartáčovaný stejnosměrný motor vydává hluk při každém průchodu kartáčem, vytváří širokopásmové syčení způsobené jiskřením a uvolňuje vodivý prach uvnitř krytu. Střídavý indukční motor napájený ze sítě přenáší pulsaci točivého momentu při dvojnásobné frekvenci sítě, a když je jeho rychlost upravena odporovým děličem nebo regulátorem fázového úhlu, zkreslený průběh dodává nízkofrekvenční brum, který je obtížné tlumit. EC motor to vše nahrazuje třífázovým invertorem, který spíná výrazně nad slyšitelným pásmem a tvaruje proud sinusově, takže výstupní točivý moment je téměř bez zvlnění.

Ovládání rychlosti mění akustický obraz

Protože měnič nastavuje otáčky elektronicky, EC ventilátor může být mapován přímo na teplotní čidlo nebo řídicí signál. Ventilátor pak běží jen tak rychle, jak vyžaduje tepelné zatížení, a většinu svého života stráví pod rychlostí, při které se hluk lopatek stává dominantním přispěvatelem. Skutečné instalace často zaznamenávají snížení o pět až deset dB(A) při částečném zatížení ve srovnání s ventilátorem na střídavý proud s pevnou rychlostí, který musí být dimenzován pro nejhorší případ.

Typ motoru	Typická účinnost u malých ventilátorů	Ovládání rychlosti	Dominantní zdroj hluku
AC indukce nebo stíněný pól	Zhruba 30 až 50 procent	Ořezávání napětí, omezené kroky	Brum a šum ložisek na linkové frekvenci
Kartáčovaný DC	Zhruba 60 až 75 procent	Ovládání napětím nebo PWM	Zvlnění kartáčového oblouku a komutace
EC bezkomutátorový DC	Zhruba 75 až 88 procent	Plynulé, řízené signálem nebo sběrnicí	Aerodynamický hluk od oběžného kola

Rozdíl v účinnosti je důležitější než spotřeba energie. Ztráty, které nejsou převedeny na mechanickou práci, se v utěsněném krytu stávají teplem a teplo je přesně to, co kryt IP55 nemůže snadno odmítnout.

Jak je krytí IP55 zabudováno do 190mm rámu

IP55 pochází z IEC 60529 a skládá se ze dvou samostatných číslic. První číslice, pět, znamená chráněno proti prachu: omezené množství prachu může vniknout, ale nesmí narušovat provoz nebo bezpečnost. Druhá číslice, pět, znamená ochranu před proudem vody z trysky o průměru 6,3 mm dodávající zhruba 12,5 litrů za minutu při tlaku asi 30 kPa ze vzdálenosti asi tří metrů po dobu nejméně tří minut. Ani jedna číslice neslibuje prachotěsný nebo ponořitelný produkt.

Pět pečetících bodů, které rozhodují o tom, zda hodnocení platí

Bydlení dělená čára. Těsnění musí být stlačeno rovnoměrně po celém obvodu a rozteč šroubů musí odpovídat tuhosti krytu. Mezera zlomku milimetru stačí k tomu, aby vodní paprsek našel cestu k vinutím.
Dráha oběžného kola a hřídele. Labyrintová drážka kolem hřídele v kombinaci s malým vnitřním drenážním kanálem udržuje trysky daleko od sedla ložiska a přitom umožňuje rotoru volně se otáčet.
Motor a řídicí deska. Konformní povlak zvládá lehkou vlhkost; úplné zapouzdření je bezpečnější volbou, když je elektronika umístěna ve stejné dutině jako rotor.
Kabelový vstup. Lisovaná ucpávka nebo zalévaná průchodka je jedinou spolehlivou možností. Teplem smrštitelná hadička přes kabelový svazek projde zkouškou rozstřiku a neprojde zkouškou proudem.
Vyrovnání tlaku. Hydrofobní membrána umožňuje proudění vzduchu dovnitř a ven, když se ventilátor zahřívá a ochlazuje, takže těsnění nejsou nikdy zatěžována vnitřními tlakovými rozdíly.

Kondenzace je porucha, které IP55 nezabrání

Utěsněný kryt stále dýchá teplotními cykly. Vodní pára migruje dovnitř, poté po vypnutí kondenzuje na chladných površích a výsledný film sedí přímo na řídicí desce. Protiopatřením je správně umístěná odvzdušňovací membrána, odvodňovací kanál v nejnižším bodě nainstalováno orientace a povlak na elektronice. Ventilátor s krytím IP55, který prošel laboratorním testem, může stále selhat v terénu, pokud je namontován obráceně s odtokovou cestou nad motorem.

Přečtěte si křivku 190mm EC ventilátoru, než se zavážete

Ventilátor neposkytuje stálý proud vzduchu; dodává jakýkoli proud vzduchu, který umožňuje odpor systému. Výběr znamená umístění průsečíku křivky ventilátoru a křivky odporu systému do stabilní, efektivní části mapy ventilátoru a poté kontrolu, zda akustická a elektrická data v datovém listu patří do stejného průsečíku.

Co vám křivka neřekne

Křivky datového listu se měří na zkušebním prostoru, který není vaším krytem. Překážky na vstupu, úzký ohyb několik centimetrů od ochranného krytu, znečištěná cívka a časem se zatěžující filtr – to vše posouvá křivku systému doleva. Rozumným pravidlem je vybrat ventilátor, jehož průtok vzduchu je alespoň o dvacet až třicet procent vyšší než vypočítaný požadavek, a poté pomocí regulátoru otáček seřídit zpět na skutečný provozní bod.

U 190mm rámu je dozadu naklápěcí odstředivé oběžné kolo poháněné integrovaným EC motorem konfigurací, která u této velikosti nejčastěji uspokojuje jak požadavek na tlak, tak cíl hluku, protože kolo převádí rychlost otáčení na statický tlak bez silného tónu míjení lopatek axiálního designu.

EC72-B190 EC Backward Tilting Brushless Centrifugal Fan

EC72-B190 EC zpětně naklápěcí bezkartáčový odstředivý ventilátor Specifikace ČLÁNEK. NO EC Zpětně naklápěcí odstředivý ventilátor Napětí 220/230V (podpora přizpůsobení) Vítr ≥105W Použitelné Reverzibilní univerzální Proud ≤0,87A Tu... Zobrazit produkt →

Před uzamčením výběru potvrďte tři čísla: tlak v provozním bodě spíše než při volném dodání, rychlost, při které byla měřena publikovaná hladina zvuku, a vstupní výkon ve stejném provozním bodě. Dodavatelé příležitostně uvádějí údaje o tichém chodu při poloviční rychlosti spolu s údaji o proudění vzduchu při plné rychlosti.

Přizpůsobení geometrie oběžného kola a velikosti rámu provozu

U 190 mm záleží na volbě oběžného kola stejně jako na volbě motoru, protože kolo rozhoduje o tvaru křivky, poloze oblasti s nejvyšší účinností a charakteru hluku.

Typ oběžného kola	Tlaková charakteristika	Charakter hluku	Typické zatížení při 190 mm
Odstředivá dozadu zakřivená	Vysoký statický tlak se stabilní křivkou	Nižší tonální obsah, široký rozsah použití	Kondenzátory a potrubní chlazení skříně
Dopředu zakřivená odstředivá	Vysoký průtok vzduchu při nízkém tlaku	Silnější širokopásmová úroveň díky kompaktnímu krytu	Provoz výparníku a dmychadla
Axiální	Vysoký průtok vzduchu, nízký tlak	Tón procházející čepelí dominuje spektru	Chladič a chlazení s otevřeným panelem

Související návrhy ve stejné rodině, jako je a DC bezkomutátorový odstředivý ventilátor postavený kolem dopředu zakřiveného kola, možnost výměny tlaku pro mělčí plášť a širší vstup. Tento obchod je rozumný, když odporu systému dominuje krátký, otevřený kanál spíše než hustá cívka.

Když už 190 mm nestačí

Pokud je vypočtený provozní bod vyšší než to, co dokáže vyrobit 190mm kolečko při přijatelné rychlosti otáčení, odolejte pokušení přetáčet je. Zvýšení až na 225mm EC odstředivý ventilátor obnovuje proudění vzduchu při nižší rychlosti, což obvykle snižuje hluk i zatížení ložisek. Cena je větší montážní obálka, těžší jednotka a upravený montážní vzor.

EC92-B225 EC Radiator Backward Tilting Centrifugal Fan

EC92-B225 EC Radiátor dozadu sklopný odstředivý ventilátor Specifikace ITEM. NO EC zpětně naklápěcí odstředivý ventilátor Napětí 220/230V (Podpora přizpůsobení） Vítr od ≥135W Použitelný univerzální reverzibilní proud ≤1,05A Otočit ... Zobrazit produkt →

Velikost rámu a průměr oběžného kola nejsou stejné rozměry. 190mm rám může obsahovat o něco menší kolo, jakmile je započítána vůle pláště, a tato vůle ovlivňuje jak dodávané proudění vzduchu, tak hladinu hluku. Vždy porovnávejte kola podle průměru, ne podle výkresu příruby.

Tepelný management baterií a nové energetické platformy

Elektrifikovaná vozidla posunula specifikace ventilátorů směrem, který vyhovuje technologii EC. Bateriové sady a výkonová elektronika potřebují chlazení úměrné zátěži, potřebují jej s velmi nízkou akustickou charakteristikou při nízké rychlosti a potřebují hardware, který toleruje vlhkost, rozstřikování vozovky a nepřetržité vibrace. Uprostřed této obálky je umístěn 190mm nízkošumový EC ventilátor s krytím IP55.

Do každého programu chlazení baterie stojí za to vzít dvě poznámky o designu. Za prvé, ventilátor je obvykle nejlevnější komponentou v tepelné smyčce a nejsnáze se mění pozdě, takže určete ovládací rozhraní včas: výstup otáčkoměru a poruchový signál mají větší hodnotu než malý zisk ve špičkovém průtoku vzduchu. Za druhé, pracovní cyklus je důležitější než špičkový výkon. Ventilátor, který tráví většinu své životnosti při třicetiprocentních otáčkách, přežije ten, který je každých pár minut přepnut na plné otáčky, protože životnost určují migrace maziva a tepelné cykly, nikoli aerodynamické zatížení.

Tam, kde je požadavek na tlak skromný a prioritou je pohyb velkého objemu vzduchu přes radiátor nebo chladič, je často vhodnější bezkomutátorový axiální ventilátor při stejném napětí a se stejným ovládacím rozhraním. Axiální jednotky se také snáze uspořádají do polí, což pomáhá, když je vyžadována redundance.

Specifikace ITEM. NO 12" vestavěný DC ventilátor bezkomutátorového pohonu s permanentním magnetem Napětí 6-18V (Podpora přizpůsobení） Vítr od 3800 m 3 /h Použitelné zpracovatelské stroje, ... Zobrazit produkt →

Možnosti instalace, které rozhodují o skutečném hluku světa

Dva ventilátory se stejnými laboratorními údaji se mohou po instalaci lišit o deset dB(A). Většina tohoto rozdílu je způsobena montážním uspořádáním spíše než samotným ventilátorem.

Vstupní vůle. Ochranný kryt, mřížka nebo spirála umístěná do poloviny průměru ventilátoru od vstupu narušuje vstupní proudění a zvyšuje jak hluk, tak ztrátu tlaku. Tam, kde to uspořádání umožňuje, ponechte alespoň jeden půlprůměr volného prostoru.
Měkká montáž. Gumové průchodky nebo ramenní podložky přerušují strukturou nesenou dráhu mezi pouzdrem a panelem. Pevné šroubování promění tuhou skříň na ozvučnou desku.
Tuhost panelu. Tenký plech vyzařuje vibrace tak, jako membrána vyzařuje zvuk. Přidání žebra nebo zdvojeného plechu v blízkosti montážních bodů je často levnější než výměna ventilátoru.
Frekvence průchodu čepele. Počet lopatek vynásobený rychlostí otáčení dává tón, kterého si cestující všimne jako první. Zkontrolujte, zda se tato frekvence neshoduje s rezonančním režimem panelu nebo potrubí.
Nárůst rychlosti. Pomalý náběh v délce dvou až pěti sekund zabraňuje náhlému tónovému kroku, díky kterému je změna ovládání slyšet, i když je konečná rychlost tichá.
Vyrovnání potrubí. Potrubí mimo střed, náhlé změny plochy a ostré vnitřní rohy vytvářejí turbulence, které se dostávají do oběžného kola jako hluk.

I zde spolupůsobí těsnění a montáž. Utěsněný ventilátor je normálně tužší a těžší než ekvivalent s otevřeným rámem, který posouvá své vlastní frekvence a může způsobit rezonanci dříve tichého panelu.

Řídicí rozhraní, požadavky na ochranu a EMC

EC ventilátor je malý produkt výkonové elektroniky, takže elektrická specifikace si zaslouží stejnou péči jako aerodynamická. Následující položky by se měly výslovně objevit v jakékoli specifikaci nákupu.

Rozsah vstupního napětí. Uveďte celé provozní okno, nikoli pouze nominální hodnotu, plus chování při roztáčení nebo vybití.
Ovládací vstup. Analogový nula až deset voltů, PWM nebo příkaz sběrnice, s přenosovou křivkou definovanou písemně.
Výstup tachometru. Otevřený kolektor nebo push-pull, přičemž počet pulzů na otáčku je uveden tak, aby systém mohl detekovat zablokovaný nebo zablokovaný rotor.
Poruchový výstup. Jediná diskrétní linka pokrývající zablokovaný rotor, přehřátí a nadproud šetří pozdější diagnostický čas.
Ochranné prvky. Obrácená polarita, restart podpětí, omezení nadproudu a tepelné vypnutí jsou základními očekáváními u uzavřené jednotky.
Měkký start. Omezovací zapínací proud chrání napájení a snižuje mechanické rázy na ložiskový systém.
Elektromagnetická kompatibilita. Použitelná norma závisí na platformě, ale ventilátor musí být otestován spíše než se předpokládat, že vyhovuje, protože je jednotka integrována.

Praktickým zvykem je vyzkoušet ventilátor s kabelovým svazkem a konektorem, který bude použit ve výrobě. Metr nestíněného kabelu může změnit emisní signaturu mnohem více než jakákoli změna uvnitř krytu ventilátoru.

Ověření a kvalifikace před hromadnou výrobou

Poslední otázkou není, zda vzorek funguje, ale zda specifikace přežije přechod z prototypu na objem. Čtyři ověřovací stopy pokrývají většinu rizik.

Ověření vstupu. Tryskový test IEC 60529 by měl být proveden na produkčním provedení těsnění, v instalované orientaci, s produkční kabelovou průchodkou.
Akustické ověření. Akustický tlak při specifikované vzdálenosti a rychlosti, měřený na skutečném montážním uspořádání, takže jsou zahrnuty příspěvky přenášené konstrukcí.
Výdrž a prostředí. Nepřetržitý provoz při maximální okolní teplotě, tepelné cyklování mezi studeným a horkým namáčením, solná mlha pro venkovní použití a vibrační profily reprezentující místo montáže.
Řízení procesu. Parametry vinutí, stupeň vyvážení rotoru a akustické stínění na konci linky jsou tři proměnné, které se nejčastěji mění, jakmile návrh vstoupí do sériové výroby.

Dodavatelé s in-house EC výroba ventilátorů a dmychadel normálně udržují napětí vinutí, vyvážení rotoru a akustické stínění na konci linky v jednom závodě, což zkracuje smyčku mezi stížností na místě a změnou designu. U programů pro automobilový průmysl a off-highway je obvykle minimálním komerčním požadavkem registrovaný systém řízení kvality a zdokumentovaná způsobilost procesu pro tyto tři operace a měly by být potvrzeny před uvolněním nástrojů.

Kontrolní seznam pro výběr a uvedení do provozu

Vypočítejte provozní bod z naměřeného odporu systému spíše než z katalogového odhadu.
Ujistěte se, že akustický cíl je uveden ve stejné vzdálenosti, stejné rychlosti a stejném montážním uspořádání, jaké hodláte použít.
Zkontrolujte zkušební podmínky IP55 proti orientaci instalované, zejména polohu jakékoli odtokové cesty.
Definujte řídicí, otáčkoměrné a poruchové signály ve výkresovém balíčku, nikoli v samostatném e-mailovém vláknu.
Potvrďte snížení výkonu při maximálním očekávaném okolním prostředí uvnitř utěsněného krytu.
Prototyp uvnitř skutečné skříně se skutečným postrojem před uvolněním nástrojů.
Odsouhlaste přejímací test a plán odběru vzorků před první hromadnou zásilkou.

Často kladené otázky

Q1: Před čím vlastně IP55 chrání 190mm EC ventilátor?

Pokrývá dvě různá rizika. První číslice znamená, že kryt je chráněn proti prachu, takže do něj může vniknout omezené množství prachu, aniž by to narušovalo provoz. Druhá číslice znamená, že jednotka odolává nízkotlakým proudům vody z jakéhokoli směru. Neznamená to, že je ventilátor prachotěsný nebo že může být ponořen.

Q2: Může nízkohlučný EC ventilátor běžet nepřetržitě na plné otáčky?

Může, ale nepřetržitá plná rychlost obětuje hlavní výhodu topologie motoru. Provoz při šedesáti až osmdesáti procentech maximálních otáček obvykle udržuje provozní bod uvnitř stabilní oblasti křivky a zároveň snižuje akustický výkon a prodlužuje životnost ložisek. Vyhraďte si plnou rychlost pro rozbouřené podmínky.

Otázka 3: Proč se hodnoty hluku u podobných 190mm ventilátorů mezi dodavateli liší?

Protože akustický tlak závisí na vzdálenosti, montáži, vstupních podmínkách a rychlosti, kterou bylo měření provedeno. Údaj udávaný jako jeden metr s čistým vstupem při poloviční rychlosti není srovnatelný s údaji získanými při plné rychlosti uvnitř zkušebního prostoru. Zeptejte se společně na akustický tlak, vzdálenost, rychlost a způsob montáže.

Q4: Proč ventilátor IP55 stále trpí kondenzací?

Protože těsnění zastavují kapalnou vodu, nikoli vodní páru. Teplotní cyklování nasává vlhký vzduch libovolnou vyrovnávací cestou dovnitř a zase ho vytlačuje ven a pára, která zůstane, po vypnutí kondenzuje na studených površích. Tento problém řeší hydrofobní odvzdušňovač, správně orientovaný odtokový kanál a potažená ovládací deska.

Q5: Kdy by měl být 190mm ventilátor nahrazen větším rámem namísto vyšší rychlosti?

Když požadovaný provozní bod leží ve strmé části křivky a cílový hluk nemůže být splněn při potřebné rychlosti. EC odstředivý ventilátor o průměru 225 mm dodává stejný proud vzduchu při nižší rychlosti, což běžně snižuje hluk i zatížení ložisek za cenu většího obalu.

Q6: Jaký řídicí signál by měl být specifikován pro EC ventilátor ve vozidle nebo skříni?

Záleží na hostitelském systému. Analogový vstup 0 až 10 V je jednoduchý a robustní pro chlazení skříně, zatímco PWM nebo příkaz sběrnice vyhovuje platformám vozidel, které již mají síť. V obou případech specifikujte výstup otáčkoměru a poruchovou linii, aby řídicí jednotka mohla detekovat zablokovaný rotor.
