Jak EC zpětně naklápěcí odstředivé ventilátory snižují spotřebu energie a hluk?

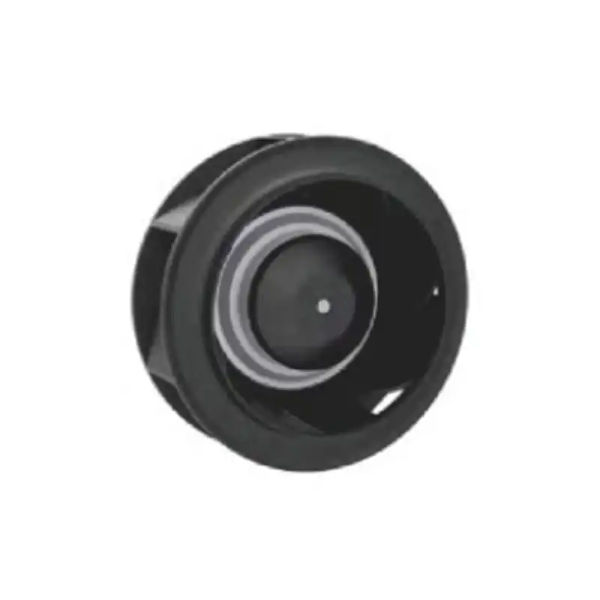

V moderních ventilačních a vzduchotechnických systémech nebyly požadavky na vyšší účinnost a nižší akustické dopady nikdy větší. Mezi efektivní, ale často nepochopená řešení patří EC zpětně naklápěcí radiální ventilátory . Tyto ventilátory kombinují technologii elektronicky komutovaných (EC) motorů s dozadu zakřivenými nebo dozadu nakloněnými konstrukcemi oběžného kola a poskytují profil výkonu, který výrazně snižuje jak elektrický příkon, tak provozní hlučnost. Pochopení přesných mechanismů za těmito výhodami pomáhá inženýrům, správcům zařízení a systémovým návrhářům činit informovaná rozhodnutí pro udržitelná a pohodlná prostředí.

Základní technologie za úsporami

Abychom pochopili, jak EC zpětně naklápěcí odstředivé ventilátory snižují spotřebu energie, musíme oddělit dvě primární komponenty: typ motoru a geometrii lopatek.

EC motor je v podstatě bezkomutátorový stejnosměrný motor s integrovanou inteligentní řídicí elektronikou. Na rozdíl od tradičních střídavých indukčních motorů, které běží při pevných otáčkách na základě síťové frekvence (50/60 Hz), EC motory převádějí příchozí střídavý proud na stejnosměrný a poté využívají modulaci šířky pulzu ke generování rotujícího magnetického pole. To umožňuje přesnou regulaci rychlosti bez ztrát, které jsou vlastní externím frekvenčním měničům (VFD). Ještě důležitější je, že EC motory si udržují vysokou účinnost v širokém provozním rozsahu – často překračující 85 % i při částečném zatížení, zatímco AC indukční motor může klesnout na 50–60 % účinnost, když je škrcen.

Konstrukce oběžného kola s naklápěním dozadu doplňuje inteligenci motoru. Jak se oběžné kolo otáčí, vzduch vstupuje axiálně a je vypouštěn radiálně. Dozadu zahnuté lopatky tlačí vzduch směrem ven pomocí odstředivé síly, ale s úhlem lopatky, který se naklání od směru otáčení. Tato geometrie přináší několik aerodynamických výhod:

Absence oblasti přetížení znamená, že motor odebírá méně proudu, i když systém omezuje proudění vzduchu, na rozdíl od dopředu zakřivených ventilátorů, které mohou odebírat nadměrný výkon při uzavřených klapkách. Tato inherentní vlastnost přímo snižuje plýtvání elektřinou.

Mechanismy snižování energie v praxi

Úspory energie u EC odstředivých ventilátorů se zpětným naklápěním vyplývají ze tří odlišných cest: účinnosti motoru, škálování podle zákona afinity a eliminace ztrát externího ovládání.

1. Účinnost motoru a pohonu.
Standardní střídavý indukční motor s VFD zažívá harmonické ztráty a typicky pracuje s účinností 75–82 % při 50 % rychlosti. EC motor s integrovanou komutací dosahuje účinnosti 88–92 % ve stejném rozsahu. Rozdíl není triviální – u ventilátoru běžícího 8 000 hodin ročně při částečném zatížení může varianta EC snížit spotřebu energie související s motorem o 15–20 % před zohledněním samotné křivky ventilátoru.

2. Kompatibilita zákona afinity.
Zákony afinity uvádějí, že výkon ventilátoru se mění s krychlí rychlosti. Snížení rychlosti o 20 % snižuje spotřebu energie téměř o 50 %. Vzhledem k tomu, že EC dozadu naklápěcí odstředivé ventilátory umožňují plynulou regulaci rychlosti bez externích VFD, mohou operátoři přesně přizpůsobit průtok vzduchu požadavkům. To eliminuje nehospodárné praktiky, jako je jízda na plné otáčky a vypouštění přebytečného vzduchu pomocí tlumičů nebo obtokových ventilů. Každé snížení rychlosti o 10 % přináší zhruba o 27 % méně energie – přímá a opakovatelná úspora.

3. Snížení účinku systému.
Dozadu naklápěcí lopatky vytvářejí rovnoměrnější profil výstupní rychlosti a snižují turbulence po proudu. Nižší turbulence znamená nižší ztráty statického tlaku v potrubí, filtrech a výměnících. V důsledku toho ventilátor vyžaduje méně rotační energie k překonání odporu systému. Terénní měření konzistentně ukazují, že nahrazení konvenčního dopředu zakřiveného ventilátoru EC odstředivým ventilátorem s naklápěním dozadu srovnatelného výkonu může snížit celkový výkon systému o 30–45 %, a to i před optimalizací ovládacích prvků.

Redukce hluku: Aerodynamický a elektrický původ

Vysokofrekvenční pískání a nízkofrekvenční dunění jsou běžné stížnosti tradičních ventilátorů. EC dozadu naklápěcí odstředivé ventilátory řeší hluk u jeho zdrojů – aerodynamických i elektromagnetických.

Aerodynamické snížení hluku.
Dopředu zakřivené lopatky generují menší oddělování hraniční vrstvy a víru ve srovnání s dopředu zakřivenými nebo radiálními lopatkami. Vzduch plynule proudí po povrchu lopatky a vystupuje s nižší intenzitou turbulence. To přímo snižuje širokopásmový šum, zejména v rozsahu 500–2000 Hz, což je rušivé pro lidský sluch. Navíc, protože ventilátor pracuje při nižších otáčkách při stejném výkonu (kvůli vyššímu tlakovému koeficientu), dominantní zdroj hluku – frekvence průchodu lopatek – se posouvá dolů co do amplitudy.

Eliminace mechanických a elektrických harmonických.
Tradiční střídavé motory s VFD často produkují slyšitelný magnetostrikční hluk (vysoké kvílení) a zvlnění točivého momentu při spínacích frekvencích. Schéma sinusové komutace EC motoru v kombinaci s přesným tvarováním proudu tyto artefakty minimalizuje. Výsledkem je hladší výstup točivého momentu a snížení hladiny elektromagnetického hluku o 5–8 dB(A) ve srovnání s ekvivalenty střídavého proudu řízeného VFD za stejných podmínek proudění vzduchu.

Provozní hluk při nízkém průtoku.
Konvenční ventilátory se sníženým průtokem se mohou dostat do nestabilních oblastí a způsobit rázy nebo rotaci. Tyto jevy vytvářejí rytmický, pulzující hluk, který se může šířit potrubím do obsazených prostor. EC dozadu naklápěcí odstředivé ventilátory se tomu vyhýbají, protože plochá tlaková křivka a aktivní zpětná vazba otáček udržují provozní bod mimo limity přepětí. I při 20–30 % plného průtoku zůstává hluk primárně aerodynamický, nikoli impulzivní, takže je méně patrný a snáze se tlumí pomocí pasivních tlumičů.

Nepřímé výhody, které posilují hodnotu

Nižší spotřeba energie a nižší hlučnost nejsou jediné výhody. Několik sekundárních efektů dále posiluje případ EC odstředivých ventilátorů s naklápěním dozadu.

• Menší fyzická stopa. Vyšší aerodynamická účinnost umožňuje menšímu oběžnému kolu pohybovat stejným objemem vzduchu, což snižuje rozměry skříně ventilátoru a umožňuje kompaktnější uspořádání zařízení.
• Nižší chladicí zátěž v interiéru. Odpadní teplo z motoru je minimalizováno, protože EC motor generuje mnohem menší tepelné ztráty než střídavý motor při částečném zatížení. V uzavřených prostorách, jako jsou vzduchotechnické jednotky nebo elektronické skříně, to snižuje zátěž chladicích systémů.
• Zjednodušená instalace a údržba. Bez externích frekvenčních měničů, stykačů nebo samostatné řídicí kabeláže lze ventilátor uvést do provozu rychleji. Méně součástí znamená méně poruchových míst a nižší náklady na dlouhodobý servis.
• Dodržování přísných předpisů. Mnoho jurisdikcí nyní prosazuje stupně účinnosti ventilátorů (FEG) nebo normy energetické náročnosti (MEPS). EC dozadu naklápěcí radiální ventilátory tyto požadavky snadno splňují nebo překračují, čímž se vyhnete zpoždění projektu a sankcím za dodatečnou montáž.

Praktická integrace do HVAC a průmyslových systémů

Přijetí této technologie ventilátoru nevyžaduje přepracování celých vzduchových systémů. EC zpětně naklápěcí radiální ventilátory jsou k dispozici ve standardních konfiguracích skříně (SWSI, DWDI) a lze je dodatečně namontovat do stávajících jednotek, kde rozměry motoru a kola odpovídají. U nových konstrukcí mohou návrháři systému zmenšit topné a chladicí spirály, protože ventilátor poskytuje konzistentnější proudění vzduchu proti proměnlivému odporu – přímý důsledek charakteristiky plochého tlaku.

Integrace ovládání je přímočará. Většina EC ventilátorů přijímá 0–10 V, PWM nebo dokonce přímé signály Modbus RTU. To umožňuje systémům správy budov modulovat rychlost ventilátoru na základě senzorů CO₂, pokojové teploty nebo statického tlaku v potrubí bez dalšího hardwaru rozhraní. Vestavěná diagnostika také poskytuje zpětnou vazbu v reálném čase o spotřebě energie, rychlosti a době provozu, což umožňuje prediktivní strategie údržby.

Řešení běžných mylných představ

Někteří skeptici tvrdí, že počáteční náklady na EC zpětně naklápěcí odstředivé ventilátory jsou vyšší než u jednoduchých AC alternativ. I když to platí na úrovni komponent, celkové náklady na vlastnictví vyprávějí jiný příběh. Samotné úspory energie obvykle vrátí prémii do 8–18 měsíců u aplikací s nepřetržitým provozem. Stížnosti na hluk, které často vedou k nákladným úpravám, jako jsou akustické kryty nebo tlumiče hluku, jsou výrazně sníženy nebo zcela odstraněny. Navíc bez VFD a jejich souvisejících harmonických filtrů mohou být celkové náklady na systém neutrální nebo dokonce nižší.

Další mylnou představou je, že dozadu naklápěcí ventilátory jsou nevhodné pro špinavé proudy vzduchu. Samočistící povaha dozadu zakřivených lopatek – kde odstředivá síla vymršťuje částice spíše ven, než aby umožňovala hromadění na povrchu lopatek – je činí robustnějšími v aplikacích s lehkým prachem než dopředu zakřivené konstrukce. Pro těžké částice jsou k dispozici speciální nátěry nebo materiály, aniž by byla ohrožena účinnost EC motoru.

Závěr

Současné snížení spotřeby energie a hluku je významnou výzvou v elektromechanických zařízeních, ale EC dozadu naklápěcí odstředivé ventilátory toho dosahují spíše pomocí fyzikálního designu než kompromisů. EC motor eliminuje ztráty externích VFD a udržuje vysokou účinnost při dílčích otáčkách, zatímco zpětně naklápěcí oběžné kolo zabraňuje přetížení, stabilizuje proudění vzduchu a snižuje hluk generovaný turbulencemi. Společně umožňují přesné přizpůsobení proudění vzduchu požadavkům v reálném čase, snížení spotřeby energie o 30 % nebo více a snížení hladiny akustického tlaku o několik decibelů bez nákladných akustických úprav.

Pro vlastníky zařízení, kteří hledají nižší účty za energie a méně rušivé vybavení, pro inženýry, kteří mají za úkol plnit výkonnostní standardy, a pro uživatele, kteří prostě chtějí tiché a pohodlné prostory, představují tyto ventilátory praktickou a osvědčenou evoluci v technologii pohybu vzduchu. Otázkou již není, zda je přijmout, ale jak rychle lze upgradovat stávající systémy, aby byly využity výhody.
